HJX-ADRV9029-SDR
隨著Mass MIMO應用的深入發展，對系統的面積、功耗、通道間的匹配及隔離提出了更大的挑戰。
ADRV9029是ADI的第四代寬帶RF收發器，采用最新的28nm制程，與上一代產品ADRV9009相比，在相同功耗的條件下將集成度提高了2倍，提升了無線電密度，以支持更多天線。同時，芯片制程工藝的改進也提升了芯片端口間的隔離度。很適合做Mass MIMO應用。
ADRV9029支持頻分雙工(FDD)和時分雙工(TDD)標準，可以幫助簡化3G/4G/5G應用的設計，同時降低系統功率、大小、重量和成本。
ADRV9029用于支持基站應用，包括單標準和多標準3G/4G/5G宏單元基站、大規模MIMO (M-MIMO)和小蜂窩系統。
ADRV9029是ADRV9026的DFE版本型號，其內部集成了DPD和CFR功能，在無線基站應用中，4個通道可以為FPGA節省大約7W的功耗，同時可以節省大量的FPGA資源。
廈門市合佳興( HJX )作為ADI的合作伙伴，結合RadioVerseTM技術推出 HJX-ADRV9029-SDR，將協助客戶更快速、更輕松、低風險地開發出特性和功能比以前更強大的系統。
產品詳情
一、HJX-ADRV9029-SDR系統框圖
HJX-ADRV9029-SDR具有高度可定制性，可為各種應用提供寬帶寬和調諧范圍。它包含1顆寬帶ADRV9029雙收發器，配合一顆Xilinx Ultrascale Zynq可編程SOC XCZU11EG，使得整個平臺獲得了強大的數據處理能力。同時， 配備 1GB DDR4專用于SOC編程系統部分，配置512MB DDR4專用于SOC可編程邏輯部分，為開發定制應用提供了很大的靈活性。 另外，提供了32GB EMMC用于板載數據存儲，以及一個Nor Flash 64Mb 的用戶Flash，并預留可通過SD卡啟動系統的附加選項。
HJX-ADRV9029-SDR的時鐘電路部分，選用AD9545作為主時鐘芯片，再輔之時鐘Buffer擴展時鐘路數。值得一提的是，AD954X系列芯片是支持同步源輸入的，如GPS秒脈沖，IEEE1588等。
HJX-ADRV9029-SDR的射頻前端部分，為ADRV9029 RX QEC、TX QEC及LO Leakage calibration提供硬件支持。同時，接收電路部分提供了前置LNA和DSA，可保證較好的接收靈敏度及動態范圍；發射電路部分提供了Gain Block，可以保證較高的輸出信號功率。
HJX-ADRV9029-SDR外部本振電路只是做了硬件預留，暫不支持外部本振功能。因API還未開放ADRV9029芯片的外部本振功能，待ADI的相關API后續開放后，用戶可自行開發該部分功能。
HJX-ADRV9029-SDR具有豐富的硬件接口,包括QSFP、TF卡、USB2.0、千兆以太網、電源開關、Mini-USB下載器及調試口等。預留了一個40G QSFP硬件接口，便于用戶后續開發高速傳輸接口，用于傳輸數據；預留了36路GPIO管腳，可用于與外界模塊的通信；集成了Xilinx FPGA下載器功能，可以輕松實現FPGA程序下載及串口通信功能。
HJX-ADRV9029-SDR準產品化的電路設計思想及編程邏輯，可以使客戶輕松評估設計，然后將其無縫集成到定制載體中以進行進一步的原型設計，縮短最終產品上市時間。
二、HJX-ADRV9029-SDR系統技術規格
| 技術規格 | 典型值 |
| 頻段調諧范圍 | 75MHz ~ 6 GHz |
| RX 帶寬 | 200 MHz |
| TX 帶寬 | 450 MHz |
| ORX帶寬 | 450 MHz |
| 操作模式 | TDD/FDD |
| ADC/DAC | 16 bit/14 bit |
| 尺 寸 | 184*255mm |
| 工作電壓 | 12V |
| RF 接口類型（MCX） | 4xTX ports 4xRX ports 4xORX ports 參考時鐘輸入 觸發輸入 PPS輸入 |
說明：根據不同的應用頻段，需要選擇相應的射頻巴侖，巴侖封裝是0805。板卡默認出廠巴侖型號是HHM1525。
三、HJX-ADRV9029-SDR接口規格
a) 輸入（接收）：MCX-KE(4個)；
b) 輸出（發射）：MCX-KE(4個)；
c) 反饋通道（接收）：MCX-KE(4個)；
d) 外部時鐘輸入接口：MCX-KE（1個）；
e) 外部本振輸入接口：MCX-KE（2個）,預留；
f) 千兆網口：RJ45（1個）；
g) SD卡座：Micro SD（1個）；
h) 40G 光模塊接口：QSFP(1個）；
i) USB-UART接口&JTAG接口：Mini-USB（1個）；
j) 電源接口：VH3.96mm 2pin（1個）；
k) PHD2.0連接器：2X10PIN（2個）。
四、HJX-ADRV9029-SDR測試數據
4.1. 帶內雜散
測試條件：單音信號模式。由信號源提供信號，經過HJX-ADRV9029-SDR開發板后，輸出至頻譜儀，觀測頻譜情況，如下圖。
4.2. 頻率響應
4.3. 相位噪聲測試
4.4.時延
測試條件：CDMA導頻信號模式，信號源輸入功率為-35dBm，經過HJX-ADRV9026-SDR開發板后，輸出至頻譜儀，經測試總時延為1.38us（含測試系統時延0.36us）。
4.5.ACPR
測試條件：HJX-ADRV9026-SDR設置條件，RX本振設置為2595MHz，TX本振設置為2595MHz，TX衰減值為10dB。FDD-LTE信號模式，輸入頻率設置2595MHZ，信號源輸入功率為-32.5dBm，經過HJX-ADRV9026-SDR開發板后，輸出至頻譜儀的功率為-3.3dBm。
更多的測試數據，請聯系合佳興各區域銷售經理索取。

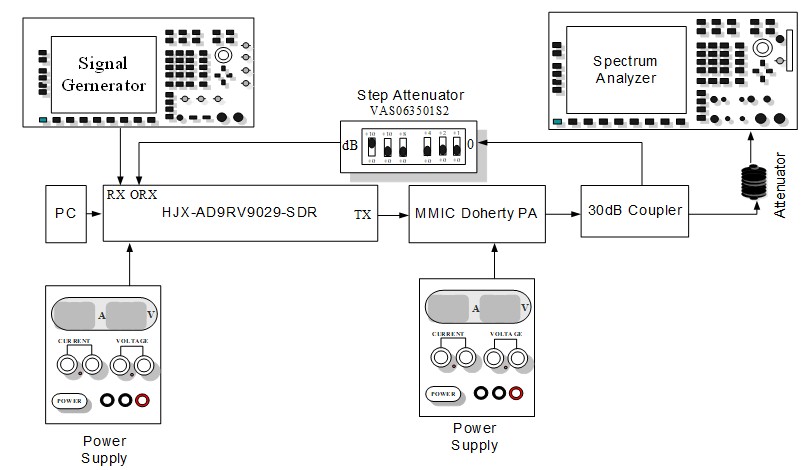

五、HJX-ADRV9029-SDR系統評估框圖

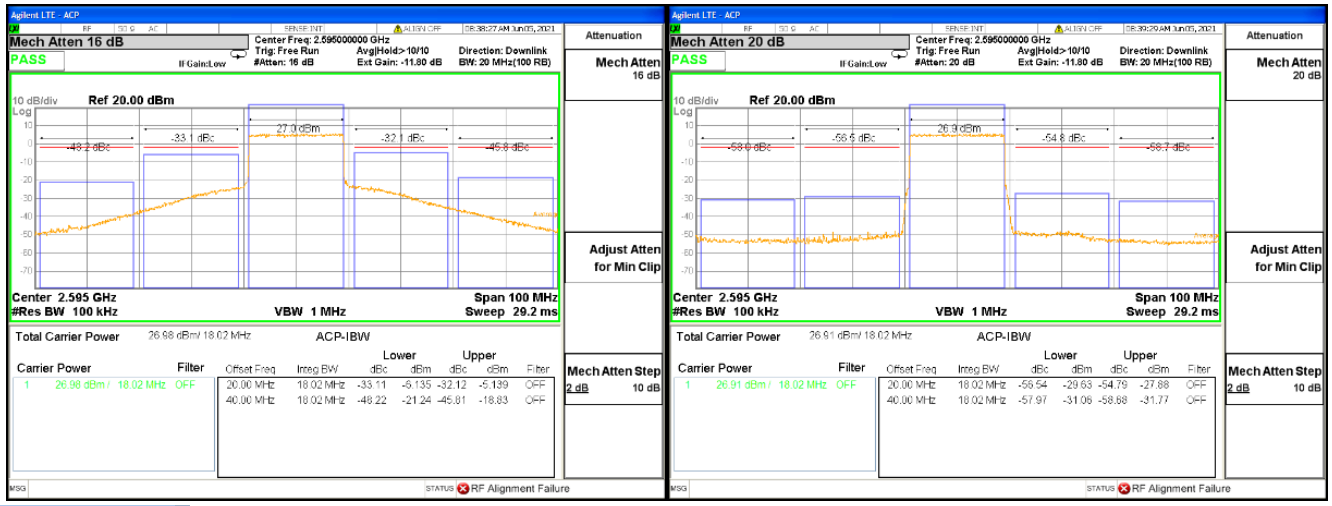

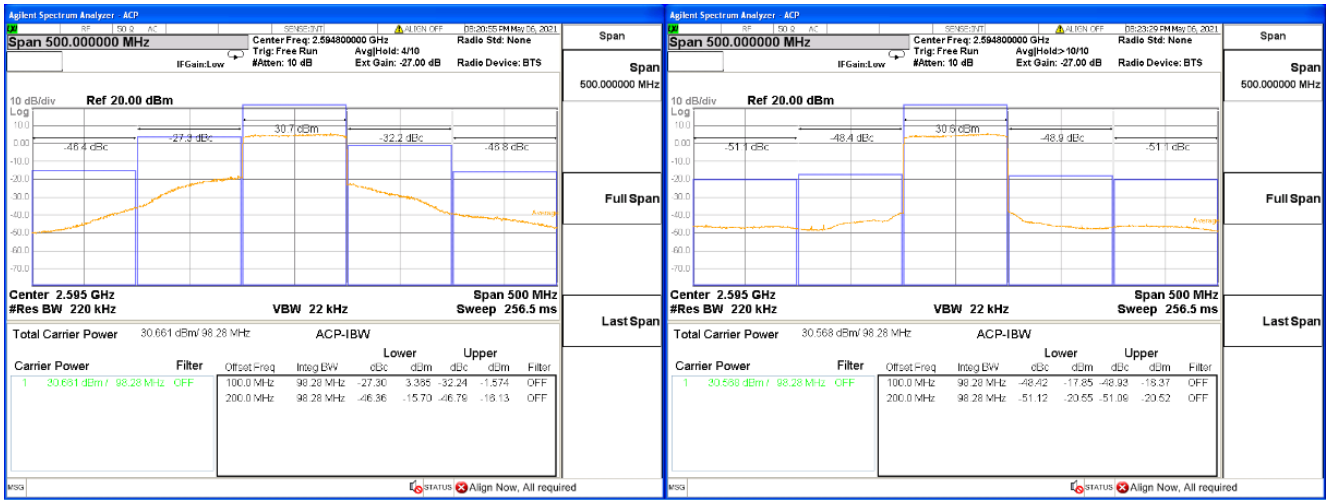

測試案例1 華太品牌PA。下圖為ACPR校正前后的對比數據。
測試案例2 普能品牌PA
l ACPR

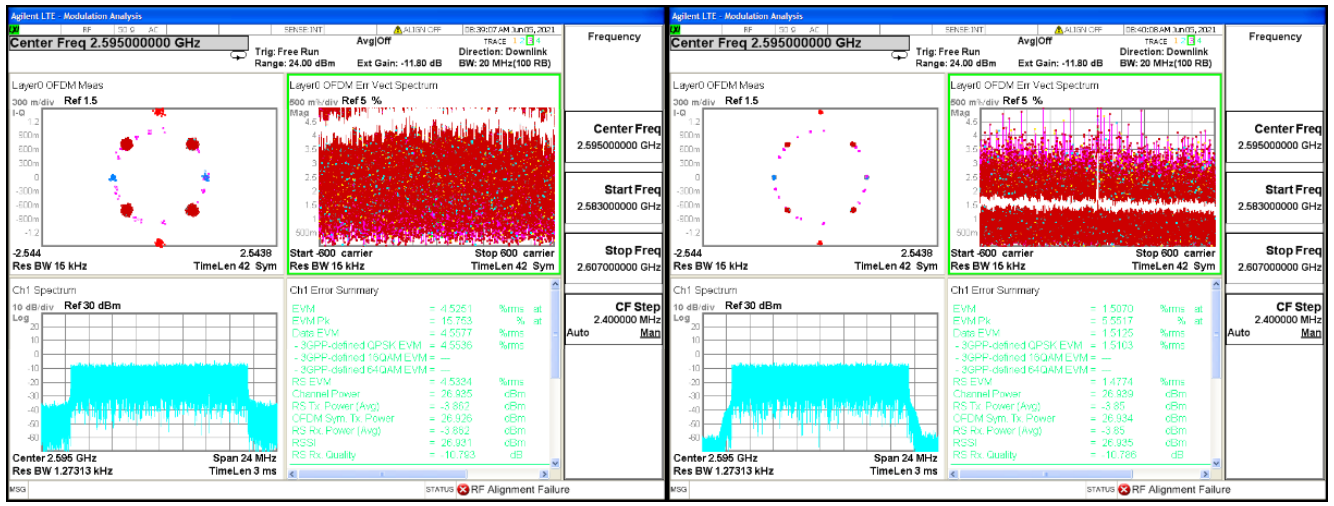

l EVM
六、HJX-ADRV9026-SDR應用場景
?3G/4G/5G macro cell base stations
?TDD active antenna systems
?Massive MIMO
七、聯系方式
想了解更多信息或者訂購產品，請您與廈門市合佳興銷售處聯系。
手機：13600975566(微信同號）
QQ: 2355620732
郵箱：zf@hjx.cn
