HJX-AD9361-SDR

HJX-AD9361-SDR

       AD9361軟件無線電開發平臺RF芯片采用的是ADI最新的AD936X系列，該系列芯片集成了射頻前端以及ADC和DAC，單一芯片可以完成射頻及中頻處理并輸出零中頻的數據流。FPGA采用Altera新一代的CycloneV系列，具有豐富的DSP與邏輯資源，實現了業界最低系統成本和功耗。客戶只需在FPGA程序端口并入自身模塊，即可評估AD9361在預期調制解調方式下的性能。主控單元采用STM32系列通用ARM芯片，方便客戶開發網管監控功能。

       廈門合佳興作為ADI的合作伙伴，完善的軟硬件設計資料和技術服務，將協助客戶在SDR平臺更快速地上手AD936X芯片，更輕松地開發出特性和功能比以前更強大的系統。

       廈門合佳興AD9361軟件無線電開發平臺已入選ADI亞洲第三方通信參考設計：

產品詳情

通信參考設計


  實物圖參考設計名稱描述主要芯片方案提供商及所在地聯系方式聯系方式

  集成式中射頻平臺(簡體中文)

更多>

●零中頻架構

●支持200KHz-56MHz的工作帶寬,及70MHz~6GHz的RF接收發射頻率范圍.

●射頻指標可達1%,EVM、65dBc帶外雜散(軟件優化后)

●FPGA容量可調

●支持EDGE、CDMA、WCDMA TDSCDMA、LTE等

●支持4.75-15V單電壓輸入

●低功耗(7W)、小體積(12*13cm)

●無線通信領域,已和眾多客戶在 PICO ICS、可變帶寬無線直放站、有源天線、MDAS等應用廣泛合作

●廣插電視領域,已和眾多客戶在多頻點補點器、時延調整等應用上廣泛合作。

AD9361/4

ALTERA最新一代FPGA(CycloneV系列)

中國廈門市合佳興電子有限公司

訪問>

莊峰

zf@hjx.cn

+86-592-5616400

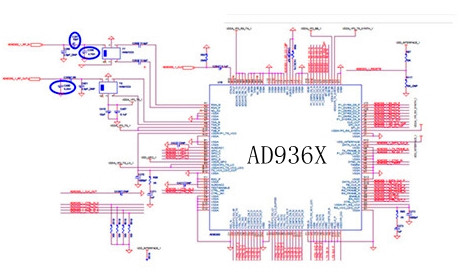

　　硬件設計介紹：

\

\

　　核心器件：

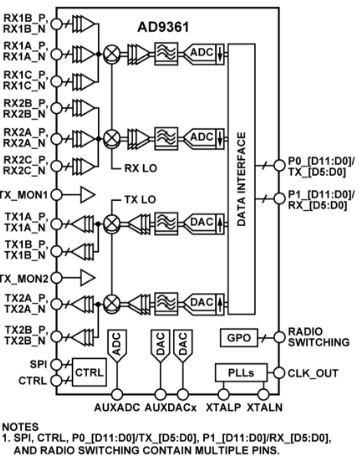

　　1.ADI Transceiver（AD9361）：
\

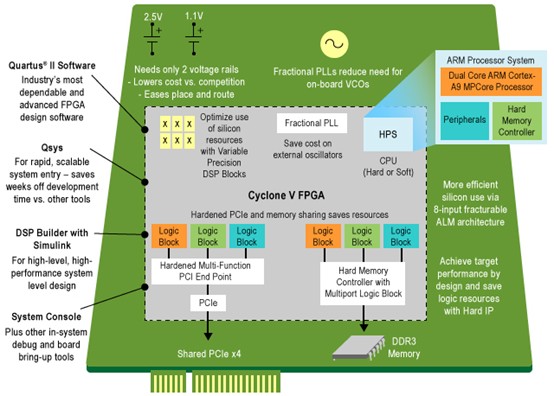

　　2、Altera的Cyclone®V FPGA：
\

　　采用TSMC的28-nm低功耗(28LP)工藝，實現了業界最低的系統成本和功耗，總功耗比CycloneIV GX FPGA低40%



　　產品特點：



　　-零中頻架構
　　-支持200KHz-56MHz的工作帶寬，及70MHz~6GHz的RF接收發射頻率范圍
　　-射頻指標可達1%EVM、-65dBc帶外雜散(軟件優化后)
　　-FPGA容量可調
　　-支持EDGE、CDMA、WCDMA、TDSCDMA、LTE等
　　-支持4.75~15V單電壓輸入
　　-低功耗(7W)
　　-小體積(12*13cm)



　　平臺應用：



　　AD9361軟件無線電開發平臺以AD936X為基礎，配合FPGA/DSP，可以滿足目前大部分無線應用，包括：
　　-無線圖傳
　　-專網無線收發機
　　-微蜂窩基站
　　-直放站設備
　　-智能電網
　　-無線數據采集
　　-醫療網絡數據采集
　　-單兵數據通信設備
　　-手持式頻譜儀、掃頻儀和路測儀
